模具架的安装图片和方法

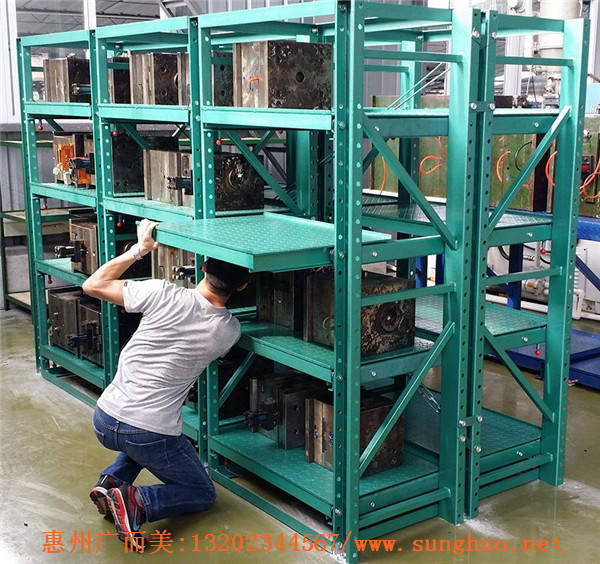

全开式模具架是存储放置模具的架子，又称模具架、模具整理架、模具管理架、模具摆放架、模具存放架等。主要用于存放各类模具物品，一般可分为标准型和重型。顶部可配置移动式葫芦小行车，以方便起吊模具。　

模具架的主要类别可分为：

a标准型抽屉式模具货架

b重型抽屉式模具货架

c中型全开式模具货架

d带天车式模具货架

可根据客户要求非标订做

全开式模具架的技术参数：　
规格：L3100*D610*H2000mm(3格*4层=12抽板)　抽屉每格长888 mm可按客户实际场地使用要求拼接无限长
承重：800-1000kg/每抽屉板，整体承重可达到9.6-12t
材质：立柱采用10#槽钢；拉杆采为40*40方通；抽板底架采用50*50角铁；面板为厚1.5mm钢板；滑槽采用4mm钢板折槽；轴承采用进口6404型
拉出：抽屉板可拉出65%
颜色：环保绿(默认)　颜色多款可选
备注：标准承重型模具货架长度不是只能做到3100mm，只是一般做成3格(L3100mm)为一组模具货架，实际使用中可以做到任意长度，这个过程勿需加多人工、材料或是工艺，只是简单的把做好的立柱一个接一个的排列连接起来即可。

全开式模具架的特点：

1、安全可靠附加保险装置

2、操作轻便采用轴承组合，滑动平衡并附独立吊模装置

3、节省场地，占地面积积为1.8平方米，可存放几十套中小型模具；

4、结构简单，由多种组合部件组装而成，便于拆卸、运输和组装；

5、抽屉式模具架每格每层承重800-1500KG；

6、节省空间，每格可放多套模具，方便模具保养管理和寻找；

7、模具货架抽板承载后轻松抽送，上下间隔随意调整，协同备有的滑车和手动葫芦可轻松、快捷的完成存取工作；

8、模具货架采取可拆移式结构，全部配件可任意组合，上下间隔，拆装简便；

9、可随意调整，百搭可单个使用也可随意驳接，安装方便；

10、每层承受重量可达800kg/1000kg；结构科学、合理，按要求组装成型后牢固可靠，安全性高.

模具架的安装步骤和方法

1、将立柱摆放整齐。

2．用调节螺杆将各立柱下端连起来(注意：螺母暂时不要拧紧)

3．用固定架将各立柱上端连接起来(螺母暂时不要拧紧)

4．将栅板从后往前插入

5．拧紧固定架螺母，用调节螺杆调节栅板之间的间隙。(3-4mm)

7．上保险螺丝(10x35)和背拉杆。

惠州广而美是专业生产全开式模具架，封顶模具架，可调节模具架，伸缩模具架，3格4层模具架，全开式模具架，重型模具架，中型模具架，标准型模具架，带天车模具架，定做非标模具架的生产厂家。所有产品采用优质槽钢制作，品质保证，安全高效，厂家直销价格实惠
