工具柜系列的各种不同分类

工具柜系列的各种不同分类

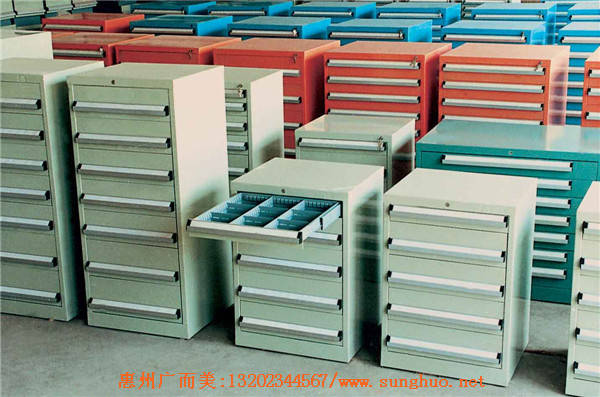

工具柜系列分类：
一、单轨工具柜系列
工具柜型号举例 　　
例如： LC-705G 　　
LC-工具柜型号 　　
705-工具柜高度 H=705mm 　　
G-抽屉配置，具体配置见工具柜图样 　　
主系列型号 　　
LC 尺寸为575mm×580mm 　　
QC 尺寸为725mm×580mm 　　
QC 尺寸为725mm×730mm 　　
工具柜高度型号 　　
可选择405、555、705、755、805、855、1005、1355、1455 　　
工具柜高度H：抽屉面高度=抽屉面高度之和+80mm+低脚高度25mm
（一）LC单轨工具柜
本系列工具柜采用单轨式抽屉，可85%打开，每屉承重60kg，适用于放置量具、工具、刀具、工装等物品。　　
LC-680A　　
柜体规格：W575×D580×H680 　　
抽屉配置：1×75mm、2×150mm、1×200mm
（二）LQ单轨工具柜
本系列工具柜采用单轨式抽屉，可85%打开，每屉承重60kg，适用于放置量具、工具、刀具、工装等物品。　　
LQ-805A　　
柜体规格：W725×D580×H805 　　
抽屉配置：1×75mm、2×125mm、1×150m、1×225m 　　
友情提示：该型号选配台面后高度适宜加装后钳或台钳，常被用于较低工作强度的生产或维修场所，替代部分工作台的功能。
（三）QC单轨工具柜
本系列工具柜采用单轨式抽屉，可85%打开，每屉承重60kg，适用于放置量具、工具、刀具、工装等物品。　
QC-1005A　　
柜体规格：W725×D730×H1005 　　
抽屉配置：1×75mm、1×125mm、2×150m、2×200m
二、双轨工具柜系列
具柜型号举例　　
 例如： FC-665H 　　
FC-工具柜型号 　　
665-工具柜高度 H=665mm 　　
H-抽屉配置，具体配置见工具柜图样 　　
主系列型号 　　
FC 尺寸为580mm×525mm 　　
FT 尺寸为730mm×525mm 　　
FCK 尺寸为880mm×525mm 　　
TC 尺寸为730mm×675mm 　　
TCK 尺寸为880mm×675mm 　　
工具柜高度型号 　　
可选择585、665、745、825、1105、1305、1456 　　
工具柜高度H：抽屉面高度=抽屉面高度之和+80mm+低脚高度25mm 　　
抽屉内部尺寸 　　
FC系列工具柜采用，抽屉平面尺寸为450mm×450mm 　　
FT系列工具柜采用，抽屉平面尺寸为600mm×450mm 　　
FCK系列工具柜采用。抽屉平面尺寸为750mm×450mm 　　
TC系列工具柜采用，抽屉平面尺寸为600mm×600mm 　　
TCK系列工具柜采用，抽屉平面尺寸为750mm×600mm
（一）FC双轨工具柜
本系列工具柜采用双轨式抽屉，可100%打开，每屉承重90kg，适用于放置量具、工具、刀具、工装等物品。 　　
FC-685A　　
柜体规格：W580×D525×H685 　　
抽屉配置：1×100mm、1×120mm 　　1×160mm、1×200mm 　　
友情提示：该型号非常适合单独选配在标准工作台下使用，便于灵活组合。
（二）FT双轨工具柜
本系列工具柜采用双轨式抽屉，可100%打开，每屉承重90kg，适用于放置量具、工具、刀具、工装等物品。　　
FT-1105A　　
柜体规格：W730×D525×H1105 　　
抽屉配置：1×80mm、3×120mm 　　2×160mm、1×240mm 　　
友情提示：该型号选配顶框后适合常人肘部高度，站立操作时可作为操作平台使用。
（三）FCK双轨工具柜
本系列工具柜采用双轨式抽屉，可100%打开，每屉承重90kg。　　
FCK-1305A　　
柜体规格：W880×D525×H1305 　　
抽屉配置：5×120mm、3×200mm 　　
友情提示：该型号加装置物顶柜后可与标准置物柜、抽屉置物柜、带门刀具柜等联排使用，协调一致，整齐美观。
（四）TC双轨工具柜
本系列工具柜采用双轨式抽屉，可100%打开，每屉承重150kg，适应于放置量具、工具、刀具、工装等物品。　　
TC-765A　　
柜体规格：W730×D675×H765 　　
抽屉配置：1×80mm、1×120mm 1×160mm、1×300mm 　　
友情提示：该型号加装35mm实木台面后总高800mm，可与标准工作台配合使用，整齐美观。
（五）TCK双轨工具柜
本系列工具柜采用双轨式抽屉，可100%打开，每屉承重150kg，适应于放置量具、工具、刀具、工装等物品。　　
TCK-1105A　　
柜体规格：W880×D675×H1105 　　
抽屉配置：2×120mm、2×160mm 1×200mm、1×240mm
三、高性能工具柜系列
（一）GC高性能工具柜 　　
本系列工具柜采用单、双导轨可组合式抽屉，其中单轨可85%打开，每屉承重60kg，适用于放置量具、工具等物品；双轨可100%打开，每屉承重250kg，适用于放置刀具、夹具、工装等物品。 　　
CG-1005A　　
车体规格：W575×D600×H1005 　　
抽屉配置：单轨1×50mm、1×75mm 　　1×100mm、1×125mm 　　双轨2×150mm、1×250mm
四、特殊工具柜系列
（一）TGN特殊工作柜 　　
单开门柜体，内置一块可调节层板，层板承重100kg，配置2个双轨抽屉，抽屉承重90kg，可100%打开，抽屉内配3×3分隔板。 　　
TGN-1100T　　
规格：W580×D525×H1100 　　
抽屉配置：2×120mm 　　
对开门内置一块可调节搁板。 　　
对开门柜体，内置一块可调节层板，层板承重100kg，内置2个双轨抽屉，抽屉承重90kg，可100%打开，抽屉内配3×3分隔板。 　　
FT-1105A　　
柜体规格：W880×D525×H1105 　　
抽屉配置：2×120mm 　　
对开门一块可调节搁板
工作台的级别划分　　
工作台是作为精密测量或划线用的基准平面，因此工作台工作面的平面度就表征了平板质量的主要精度指标。 　　
工作台工作面的平面度是指包容实际表面且距离为最小的两平行平面间的距离。将工作台工作面平面度公差允许值，按其数值大小分成几个级别，称为工作台平面度准确度。至于应分成几个级别，按什么规律分布公差数值，各国平板标准都不一样。　　
我国工作台标准将工作台分为6级，即000、00、1、2、3级，这个精度分别大致对应于GB1184—80规定的平面度公差的1、2、3、5、7、9共6个等级。 　　
鉴于000级平板尚无商品出售，规程将平板准确度级别分为5级，即00、0、1、2、3级。
