产品展示 > 模具台/模具架 >
模具台

模具台

  • 上传时间:2017-03-09 13:00
  • 点击:191
  • 工装修模具台常应用于模具作业、钳工作业、检测车间作业、维修作业、组装作业等场合,不同的工作台,具有耐腐蚀性,耐脏性,抗冲击性和承重能力强等特性。

  • 点击咨询 点击咨询

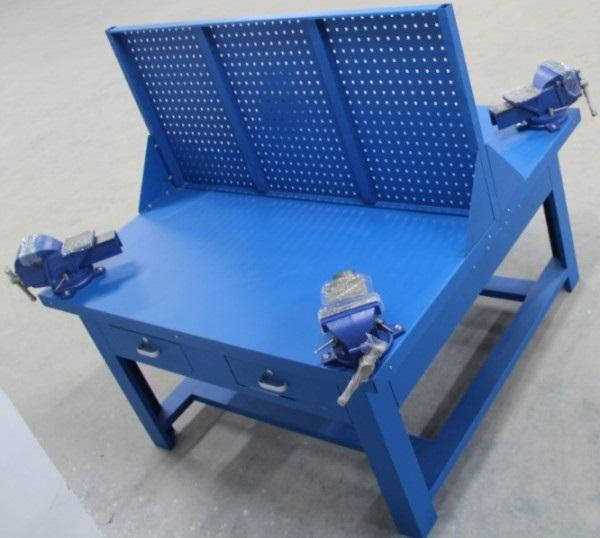

模具台
模具工作台详细介绍:
【技术参数】:2000*1500*800MM:可按用户要求定做其规格尺寸。
【桌面材质】:台面采用20mmA3钢板(或铸铁平台),经大水磨处理,广而美可根据用户工作需求选择不同桌面、不同厚度的基材。
【整体框架】:采用优质钢板2.0mm厚的专用模具及鲲扎工艺制作成型,桌腿截面100*50*2.0MM横梁截面80*50*2.0MM,80*80*3.0MM整体可承重1000KG-3000KG,根据用户的承载要求,可选择不同形状的桌脚。
【桌上可配】:照明架、吊架、搁板、方孔挂板、百叶挂板、动力电源插座、电器盒、零件盒挂条等,满足用户不同的需求。详情请参考工作桌挂板表。
【表面处理】:通过先进的自动化静电喷涂工艺进行表面处理。颜色自定。
【自定选配】:桌下可选配各种类型的工具柜,满足用户装载物品的需求。可完全按照您所需工位非标设计生产制造!各种类型的工作桌均采用组合式设计、拆装组合容易且稳固、耐用。
【广泛适用】:模具厂,组装厂,电子厂,机械厂,实验室,测试单位,食品厂,塑胶厂,钢木等及其他类型工厂使用。为钳工、模具、装配、包装、检测、维修等各种生产工作而专门设计。

钢板工作台详细说明

【 1】钢板工作台常用规格:
A、 W1200*D1000*H800mm;
B、 W1500*D1000*H800mm;
C、 W2000*D1000*H800mm;
D、 W2000*D1500*H800mm;
尺寸可按要求加工定制。
【 2】钢板工作台桌面:
A、14mm以下钢板桌面,可通过自动化静电喷涂工艺制作,也可以直接钢板焊接;
B、15mm(含15mm)以上钢板桌面,台面可以经机床铣磨处理,台面更平整光滑,精度高,钢板下面可以铺黑色胶皮(10/15/20),减音减噪,钢板台上可以铺(5/10/15/20)PUC/电木板,在生产过程中起到保护模具的作用;
【 3】钢板工作台框架:
A、桌腿截面 100*100*2.0/100*50*2.0mm
B、横梁截面 80*80*2.0/80*40*2.0mm,
C、可采用槽钢焊接(适用于超厚钢板桌面)
D、可采用工字钢焊接(适用于超厚钢板桌面)
工作台台面整体承重 1000~10000kg,可选择各式钢板桌面;
【 4】钢板工作台抽屉配置:
A、三节导轨:每个抽屉载重 30kg,抽屉可80%打开;
B、单节导轨:每个抽屉载重 80kg,抽屉可90%打开,常用抽屉材质,抽屉可配置铝合金把手/铁把手;
C、双节导轨:每个抽屉载重 150kg,抽屉可100%打开;
【 5】钢板工作台脚杯:
可配置金属调节脚杯 /铸铁调节脚杯,可适当调节台子的高度,避免地面不平引起的晃动;
【 6】钢板工作台颜色:
通过先进自动化静电喷涂工艺制作,外观精致,颜色亮丽,颜色常用蓝色,灰色,绿色,可按要求;
【 7】台虎钳:
台面可按要求配置4寸~12寸轻型虎钳、重型虎钳;
【 8】钢板工作台特别适合:
模具厂,组装厂,电子厂,机械厂,实验室,测试单位,食品厂,塑胶厂,技校院校,煤矿厂,地铁建设,飞机厂等及其他类型场合使用。

模具台、钳工工作台、钢板工作台
模具台、钳工工作台、钢板工作台
模具台、钳工工作台、钢板工作台
模具台、钳工工作台、钢板工作台
模具台、钳工工作台、钢板工作台
模具台、钳工工作台、钢板工作台
模具台、钳工工作台、钢板工作台
模具台、钳工工作台、钢板工作台
模具台、钳工工作台、钢板工作台


模具架特点

1、安全可靠附加保险装置;
2、操作轻便采用轴承组合,滑动平衡并附独立吊模装置
3、节省场地,占地面积积为1.8平方米,可存放几十套中小型模具;
4、结构简单,由多种组合部件组装而成,便于拆卸、运输和组装;
5、抽屉式模具架每格每层承重800-1000KG;
6、节省空间,每格可放多套模具,方便模具保养管理和寻找;
7、模架抽板承载后轻松抽送,上下间隔随意调整,协同备有的滑车和手动葫芦可轻松、快捷的完成存取工作;
8、模架采取可拆移式结构,全部配件可任意组合,上下间隔,拆装简便;
9、可随意调整,万能百搭可单个使用也可随意驳接,安装方便;
10、每层最高承受重量可达800kgs/1800kgs;结构科学、合理,按要求组装成型后牢固可靠,安全性高.

模具架分类

1. 模具架分为:a.标准型;b.带天车型;c.重型;d.全开式;e.滑板式;f.伸收式. 2. 可根据客户要求非标订做.
标准型抽屉式模具架产品特性
三格四层标准抽屉式模具架;规格;高H2000*深D600*长L3100MM 每格长888
1、每块抽屉板可承重800-1000KG
2、天车(行车)承重800-1000KG
3、抽屉板可拉出65%
4、安全可靠附加保险装置
5、操作轻便采用轴承组合,滑动平衡并附独立吊模装置
6、节省场地,占地面积积为1.8平方米,可存放几十套中小型模具
7、结构简单,由多种组合部件组装而成,便于拆卸、运输和组装
标准型抽屉式模具架技术参数
1. 立柱采用10#槽钢,立柱斜杠为25*25方通
2. 抽屉板支架采用50*50角铁,抽屉面板采用2MM钢板
3. 滑槽为4MM钢板折弯而成
4. 轴承为6403#
5. 烤漆
6. 颜色客户自定
中型全开式模具架
1、每块板承重1000-3000KG
2、抽屉拉出95%
3、三格四层规格;H2400*W1100*L3400MM
重型抽屉式模具架
每格每层承载2-3吨规格:高度H2100*W1205*L1100 长度 无限度
1.重型抽屉式模具架规格可以按照客户要求订做。
2.重型抽屉式模具架产品特征同上
3.技术参数:立柱采用10#槽钢,立柱斜杠为25*25方通
4.抽屉板支架采用40*80扁通,抽屉面板采用2.5MM钢板
5.滑槽为6MM钢板折弯而成
6.轴承为6404#
7.颜色客户自定

模具架,模具储存架,模具存放架
模具架,模具储存架,模具存放架
模具架,模具储存架,模具存放架
