产品展示 > 货架 > 货架图片 >
梅州货架图片

梅州货架图片


梅州货架图片

托盘式货架图片

托盘式货架图片


横梁货架是以存取托盘货物为目的的专业仓库货架,横梁式货架由柱片(立柱)、横梁组成,横梁式货架结构简洁、安全可靠。具有承重大,高度适应范围广泛,机械存取,选取效率高等特点,但空间利用率一般。
结构
柱片:横梁货架由两根立柱、横撑、斜撑以尼龙自锁螺栓连接而成,组合式结构有效防止螺栓松动后引发货架失稳,立柱上冲有双排菱型孔,孔节距为75mm或50mm,所以横梁挂接在立柱上可以75mm为单位上下自由调节。  横梁:横梁货架由两只柱卡与横梁杆焊接在一起,横梁采用两片特制的型抱焊梁焊接而成,使横梁的上、下面厚度加厚一倍,这种结构根据钢结构设计理论,充分利用了材料的抗载容量,具有重量轻,承载力强,成本低的特点。
特点优势
1、结构简单、安全可靠,可任意调整组合,出入库不受物品先后顺序的限制。广泛应用于以托盘存储、叉车存取的仓储模式。
2、柱片由立柱、横撑、斜撑以螺栓连接而成。柱片与C型抱焊梁插接组成货架框架,采用安全销固定,结构简单可靠。每层可以75mm或50mm步距上下自由调整。
3、横梁货架具有惯性矩大、层载能力强、抗冲击性能强的特点,每层最大层载在相对设计下可达5000kg/层。
4、可塑型非常大,在托盘货架基础上搭建模具货架、阁楼货架、立体库货架等还可做成特殊的油桶货架等。
5、横梁货架可有效的提高仓库存储高度,提高仓库的空间使用率。适合各类型货品存放。
6、外形安全,防止叉车碰撞还可以增加立柱护脚、防撞杆。为了层载更安全还可在横梁上安置横梁搁挡、层板、网片跨梁等附属设施。
7、造价成本低,安装操作方便,查找货位容易适用于任何搬运工具。
8、横梁货架还可以配层板,可以是钢板、,密氨板或格栅网。以便使用不同尺寸的托盘。

自动化立体仓库图片

自动化立体仓库图片


自动化立体仓库,是物流仓储中出现的新概念。利用立体仓库设备可实现仓库高层合理化、存取自动化、操作简便化;自动化立体仓库是当前技术水平较高的形式。自动化立体仓库的主体由货架、巷道式堆垛起重机、入(出)库工作台和自动运进(出)及操作控制系统组成。货架是钢结构或钢筋混凝土结构的建筑物或结构体,货架内是标准尺寸的货位空间,巷道堆垛起重机穿行于货架之间的巷道中,完成存、取货的工作。管理上采用计算机及条形码技术。  自动化立体仓库(AS/RS)是由立体货架、有轨巷道堆垛机、出入库托盘输送机系统、尺寸检测条码阅读系统、通讯系统、自动控制系统、计算机监控系统、计算机管理系统以及其他如电线电缆桥架配电柜、托盘、调节平台、钢结构平台等辅助设备组成的复杂的自动化系统。运用一流的集成化物流理念,采用先进的控制、总线、通讯和信息技术,通过以上设备的协调动作进行出入库作业。
组成部分
1、货架:用于存储货物的钢结构。主要有焊接式货架和组合式货架两种基本形式。
2、托盘(货箱):用于承载货物的器具,亦称工位器具。
3、巷道堆垛机:用于自动存取货物的设备。按结构形式分为单立柱和双立柱两种基本形式;按服务方式分为直道、弯道和转移车三种基本形式。
4、输送机系统:立体库的主要外围设备,负责将货物运送到堆垛机或从堆垛机将货物移走。输送机种类非常多,常见的有辊道输送机,链条输送机,升降台,分配车,提升机,皮带机等。
5、AGV系统:即自动导向小车。根据其导向方式分为感应式导向小车和激光导向小车。
6、自动控制系统:驱动自动化立体库系统各设备的自动控制系统。以采用现场总线方式为控制模式为主。
7、储存信息管理系统:亦称中央计算机管理系统。是全自动化立体库系统的核心。典型的自动化立体库系统均采用大型的数据库系统(如ORACLE,SYBASE等)构筑典型的客户机/服务器体系,可以与其他系统(如ERP系统等)联网或集成。
优越性能
自动化立体仓库其优越性是多方面的,对于企业来说,可从以下几个方面得到体现:
1 、提高空间利用率 早期立体仓库的构想,其基本出发点就是提高空间利用率,充分节约有限且宝贵的土地。在西方有些发达国家,提高空间利用率的观点已有更广泛深刻的含义,节约土地,已与节约能源、环境保护等更多的方面联系起来。有些甚至把空间的利用率作为系统合理性和先进性考核的重要指标来对待。 立体库的空间利用率与其规划紧密相连。一般来说,自动化高架仓库其空间利用率为普通平库的2-5倍。这是相当可观的。
2、 便于形成先进的物流系统,提高企业生产管理水平 传统仓库只是货物储存的场所,保存货物是其唯一的功能,是一种“静态储存”。自动化立体仓库采用先进的自动化物料搬运设备,不仅能使货物在仓库内按需要自动存取,而且可以与仓库以外的生产环节进行有机的连接,并通过计算机管理系统和自动化物料搬运设备使仓库成为企业生产物流中的一个重要环节。企业外购件和自制生产件进入自动化仓库储存是整个生产的一个环节,短时储存是为了在指定的时间自动输出到下一道工序进行生产,从而形成一个自动化的物流系统,这是一种“动态储存”,也是当今自动化仓库发展的一个明显的技术趋势。
以上所述的物流系统又是整个企业生产管理大系统(从订货、必要的设计和规划、计划编制和生产安排、制造、装配、试验、发运等)的一个子系统,建立物流系统与企业大系统间的实时连接,是自动化高架仓库发展的另一个明显的技术趋势 系统优点
一、节约仓库占地面积,使仓库的空间实现了充分的利用。由于自动化立体仓库采用大型仓储货架的拼装,又加上自动化管理技术使得货物便于查找,因此建设自动化立体仓库就比传统仓库的占地面积小,但是空间利用率大。在发达国家,提高空间的利用率已经作为系统合理性和先进性的重要考核指标。在提倡节能环保的今天,自动化立体仓库在节约占地资源上有着很好的效果,也是必将使未来仓储发展的一大趋势。
二、自动化管理提高了仓库的管理水平。自动化立体仓库采用计算机对货品信息进行准确无误的信息管理,减少了在存储货物中可能会出现的差错,提高了工作效率。同时,立体自动化仓库在入库出库的货品运送中实现机动化,搬运工作安全可靠,减少了货品的破损率,还能通过特殊设计使一些对环境有特殊要求的货品能有很好的保存环境,比如有毒、易爆的货品,也减少了人在搬运货品时可能会受到的伤害。
三、自动化立体仓库可以形成先进的生产链,促进了生产力的进步。专业人士指出,由于自动化立体仓库的存取效率高,因此可以有效地连接仓库外地生产环节,可以在存储中形成自动化的物流系统,从而形成有计划有编排的生产链,使生产能力得到了大幅度的提升。

穿梭式货架图片

穿梭式货架图片


穿梭式货架系统是由货架、台车以及叉车组成的高密度储存系统,这种高效率的储存方式是为了提高仓库空间的利用率,为客户带来的全新存储选择!
工作原理:
1.存货:由叉车将货物放在货架巷道导轨的最前端,介绍原理通过无线电遥控操作的WAP-1穿梭车,可以承载托盘货物在导轨上运行;
2.取货:WAP-1穿梭车将货架深处的托盘移动至货架最前端,用叉车将托盘货物从货架上取下;
3.移动WAP-1穿梭车:通过叉车可将穿梭台车放置于不同巷道,多个巷道可以共用一部WAP-1穿梭车。WAP-1穿梭车的数量由巷道深度、货物总量、 出货批量、出货频率等综合因素决定; 这套仓库的解决方案由带有一定数量组架的台车托盘货架以及由台车来托盘入库、运输和存储的系统组成。空间利用率达80%以上!
货架优点:
1.高密度存储,仓库利用率高。
2.工作效率高,大大减少作业等待时间。
3.作业方式灵活,货物的存取方式可以先进先出,也可以先进后出。
4.安全系数高,减少货架与叉车的碰撞,提高安全生产率。 5.对照明要求相对低,对比其他类型货架,整体投资更少。

重力式货架图片

重力式货架图片


重力式货架总深度(即导轨长度)不宜过大,否则不可利用的上下“死角”会较大,影响空间利用,且坡道过长,下滑的可控性会较差,下滑的冲力较大,易引起下滑不畅、阻住,托盘货物的倾翻。为使下滑流畅,如坡道较长,应在中间加设阻尼装置,为使托盘货物下滑至最底端时不致因冲击力过大而倾翻,应在坡道最低处设缓冲装置和取货分隔装置,因此设计、制造、安装难度较大,成本较高。此类货架不宜过高,一般在9米以内,单托货物重量一般在1000KG以内,否则其可靠性和可操作性会降低。
货架特点:
1、重力式货架吞吐量大,可同时存货和取货,提高了货物的流转速度;
2、货物的取货严格遵守货物随存储时间先后流动,强制实现先进先出,存储区只需进货与出货两个通道,进货区与出货区严格分开,避免交叉作业带来不必要的安全隐患;
3、适用于以托盘为载体的存储作业,货物堆栈整齐,为大件重物的存储提供了较好的解决方案,仓储空间利用率在75%以上,而且只需要一个进出货通道;
4、重力式货架非常环保,全部采用无动力形式,无能耗,噪音低,安全可靠,可满负荷运作;
5、投入成本比自动化立体仓库要低,制造周期较短。
工作原理:
重力式货架是仓储货架中的一种,其工作原理是在货架每层的通道上,都安装有一定坡度的(入库端高度高于出库端)、带有轨道的导轨,入库的托盘货物在重力的作用下,由入库端流向出库端。在重力式货架的组与组之间没有作业通道,从而增加了60%的空间利用率,提高了仓储的容积率。
适用范围:
重力式货架适用于大批量、同类货物的先进先出存储作业,空间利用率很高,尤其适用于有一定质保期、不宜长期积压的货物。

滚轮式货架图片

滚轮式货架图片


流利式货架结构特点:
流利式货架的流利条直接连接到前后横梁及中间支撑梁上,流利式货架结构图横梁直接挂在支柱上,流利条安装倾斜度取决于货箱的尺寸、重量以及流利架的深度,通常取5%~9%。流利条滚轮的承载力为6kg/只,当货物较重时,可以在一个滚道安装3-4根流利条。通常在深度方向上每隔0.6m安装一根支撑梁以增加流利条的刚度。当滚道较长时,可用分隔板将滚道隔开。取货端需安装制动片使货物减速,降低冲击。
特点特征:
1、采用滚轮式铝合金等流力条,利用货物自重实现货的先进先出。
2、存取方便,适合于装配线两侧,配送中心等场所。
3、适用于大批量同类货物的存储,空间利用率较高,由其适合汽配工厂使用。
4、可配以电子标签,实现货物的信息化管理。
适用范围:
流利式货架广泛应用于制造业,商业,配送中心,装配车间以及出货频率较高的仓库流利式货架:采用辊轮铝合金,钣金等流利条,利用台架自重实现先进先出,存储方便,适用于装配线两侧配送中心等场所

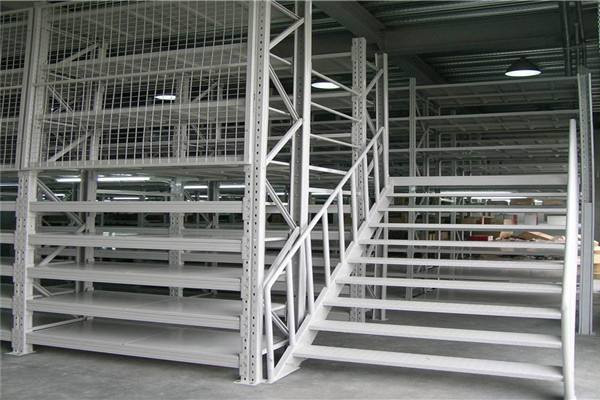

阁楼式货架图片

阁楼式货架图片


一、阁楼货架的结构
1.阁楼式货架整体结构为拼装式,无须现场焊接,整体美观、大方。与混凝土结构或型钢结构相比,由于底楼货架本身起到上面楼层的支撑作用,具有成本低、空间利用率高的优点。
2.阁楼式货架面板有平板、花纹钢板、冲孔钢板等品种以适应防火、通风、光照等等不同使用要求。货物上下楼层可选择叉车、液压升降台、货梯等方式;货物同层运输通常使用小型手推车完成。
3.阁楼式货架通常承载能力在300KG~1000KG/平方米,立柱选择承载能力强、用钢量少的圆管;主次梁可以根据承载需要选择目前在钢结构工程中最经济合理的H型钢及萨克森公司开发的专用钢平台C型冷弯成型梁。
4.阁楼式货架楼面板选用萨克森专用特殊C型冷弯成型花纹钢板或镂空板,采用扣板式结构,与主次梁钢性固定,整个平台结构整体性强,可以根据实际需要选择不同的楼面板以满足消防或防灰尘、防小件坠落要求。楼面下方也可根据需要配置照明系统。
二、阁楼货架的特点
1.储高度,增加空间利用率;适合各类货品的人工存取;一般阁楼货架分成2-3层,承载300到1000KG/平;货架中一楼的货物较重,一般每层横梁放置500KG,行走工具都为手动推车或手动液压车;2-3楼货架放置货物一般在每层横梁300KG,行走工具多为手动推车。
2.楼之间运输工具:升降平台、提升机、输送带或叉车;货物通道通常需要附加设施:安全自锁、电气照明、防火等;安装简单,有专业的安装指导书。
3.阁楼式货架楼面板选用专用特殊C型冷弯成型花纹钢板或镂空板,采用扣板式结构,与主次梁钢性固定,整个平台结构整体性强,可以根据实际需要选择不同的楼面板以满足消防或防灰尘、防小件坠落要求。
适用范围:
 如果存储或物流中心具有下述几点特征就可以考虑选择阁楼货架系统:
 1.存储的货物量大,货物种类多,以人工取货为主;
 2.存储与物流中心急需增加储位数量或要求具有一定的存储量;
 3.物流效率要求有较高水平。
 4.仓库可用净高较高,4.2米到6.5米为最佳;

层板式货架图片

层板式货架图片


1)轻型层板式货架:
单元货架每层载重量不大于300kg,总承载一般不大于5000kg。单元货架跨度通常不大于2m,深度不大于1m(多为0.6m以内),高度一般在4.5m以内,罕见的为C型钢式立柱、P型梁货架结构,中观轻盈、美丽、调理便利,使用寿命在20年。次要实用于寄存轻、小物品。资金投进长,普遍用于电子、轻农、化学等行业。
2)中型层板式货架:
单元货架每层载重量一般在200~1000kg之间,总承载一般不大于5000kg。单元货架跨度通常不大于2.6m,深度不大于1m,高度一般在3m以内。假如单元货架跨度在2m以内,层载在500kg以内,通常选有梁式中型搁板式货架较为相宜;假如单元货架跨度在2m以上,则一般只能选有梁式中型罕见的为C型钢式立柱、P型梁货架结构,层间距可调缺高地更大,更牢固、美丽,与环境的和谐性更好,更适于一些干净度要求较高的仓库;有梁式中型搁板式货架则产业化特色强一些,较适用于寄放金属结构产品。中型搁板式货架使用广泛,适用于各行各业。
3)重型层板式货架:
单元货架每层载重通常正在500~4000kg之间,单元货架跨度普通在3m以内,深度在1.2m以外,高度没有限,且通常与取重型托盘式货架相联合、相并存,上面多少层替放板式,,下度在2m以下的部分通常为托盘式货架,应该用叉车进入存取做业。主要用于一些既须要零托存取,又要整存整取的情形,在小型仓储式超市,物流设备中央较为少见。
3)层板式货架的特点
一、层板式货架采用了钢板和立柱结构;   二、层板式货架可任意,组合层节距也是可以任意调节的;  三、层板式货架具有坚固的结构,能促进空气自由流通,保证货物的周围环境干燥通风;  四、层板式货架具有独特的结构独特,功能多样,易于装载和卸载。 层板货架适用于人工存取较轻的货物,小件物品存放多品种的塑料容器广泛应用于电子行业、小零件仓库、仓库、档案馆、办公室、商店等;。层板式货架由于成本低、重量轻,自由组合度高安全可靠、简单的组装、拆卸、层板式货架可单独使用,也可以自由组合成各种货架使用,而且单层承重量相对比较大。
